オーディオデザイン スピーカーセレクターHAS-3S

スピーカーセレクターHAS-3S

ハイエンドオーディオ機器の切り替えに スピーカーセレクターHAS-3S

HOME >> 製品案内 >> セレクター製品案内 >> スピーカーセレクター

スピーカーセレクターHAS-3S

スピーカーセレクター ツマミ

■スピーカーセレクターHAS-3S/概要

オーディオデザインのセレクターは最高のオーディオパーツを吟味した、妥協の無い最高品質のセレクターです。音質劣化の心配がなく、末永く安心してご使用いただけます。

オーディオアンプの設計者が妥協無く製作したセレクターですので、海外製スピーカーの切り替えあるいは真空管アンプの切り替えなど、どのような組み合わせにおいても安心してご使用いただけます。

また最上位のProシリーズはスピーカー端子からスイッチまで超弩級のパーツで構成されており、予算に余裕のある方には是非お奨めしたいモデルとなっております。



■スピーカーセレクターHAS-3S/特長

  1. ・音質劣化が無いことを第一に考えて設計した最高品質のセレクターです。
  2. ・スイッチにはロータリースイッチ専業メーカーのセイデン社がオーディオ専用に開発した最高級品を使用。
    低接触抵抗、高寿命、高信頼性で汎用セレクターで使用されている物とは全く異なります。
  3. ・真空管からトランジスタまで、すべてのアンプにご使用いただけます。
  4. ・端子-端子間の実測値で6mΩ(Pro仕様は4mΩ)(*1)とセレクターの中でも群を抜いた低抵抗を実現しています。
  5. ・極小の低抵抗値を実現しているため、ダンピングファクター(DF)の低下、音質劣化の心配がありません。
  6. ・優れた操作感を生む40Φ大型アルミ削り出しツマミ(*2)
  7. ・プラス・マイナス両方を切り換えるBTLアンプ対応モデルです。
  8. ・スピーカー端子穴径は6mmΦ(標準仕様)-5.5mmΦ(Pro仕様)ですので、極太のスピーカーケーブルも接続でき、スピーカーケーブルの裸線とバナナプラグの併用(同時接続)も可能です。
  9. ・スピーカー端子の間隔(中心から中心)も横方向で22mm、縦方向で35mmと余裕を持った設計ですので短絡の心配がありません。



*1 セレクターの端子-端子間における実測値です。端子間で10mΩ以下の内部抵抗を実現しているのは当社だけです。
*2 スイッチの接触抵抗を極限まで小さくするため、摺動部の圧力が大きく設計されています。そのため30Φ程度のツマミですと操作トルクが大きくなり過ぎてしまいます。40Φのツマミ径は高性能のための必然です。



■スピーカーセレクターHAS-3S/外観

スピーカーセレクターHAS-3S外観スピーカーセレクターHAS-3S外観

スピーカーセレクターHAS-3S背面 スピーカーセレクターHAS-3S背面

スピーカーセレクターHAS-3S Pro背面 スピーカーセレクターHAS-3S Pro背面



スピーカーセレクターHAS-3S 36,000円(税別) カートボタン
スピーカーセレクターHAS-3S Pro 60,000円(税別) カートボタン

オーディオデザインのスピーカーセレクターのページトップへ スピーカーセレクターのページTOPに戻る

スピーカーセレクターHAS-3S/製品詳細

■セレクタースイッチは非磁性体構造の国産最高級品を使用

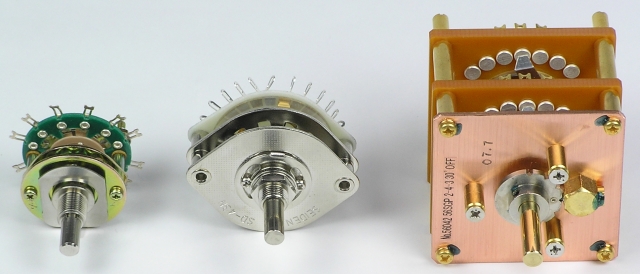

ロータリースイッチ

オーディオデザイン社のセレクタースイッチはすべて日本のスイッチ専業メーカーであるセイデン社製です。セイデン社のスイッチは一般的なスイッチに比較して価格が数倍と非常に高価です。あえて同社のスイッチを使用するには理由があります。セイデン社製のスイッチには 過去医療用、測定器用スイッチの開発を通じて培われたノウハウが投入されており、オーディオ用の最高級セレクターには最良の選択だからです。

すべて非磁性体構造

セイデン社製のスイッチは構造体、接点、メッキに至るまで、すべて非磁性体材料によって構成されています。微小電流に対しても歪を誘発しない優れた構成です。

接点は銀メッキ/金メッキ構造

スイッチの接点に、金メッキが施してあることは珍しくありません。ただ中国製の金メッキなどは金の純度そのものに問題があることがあります(金メッキの純度が悪いと経年変化で変色します)。また、一般に金メッキの下地にニッケルメッキを施すのが普通ですが、セイデン社製スイッチでは磁性体のニッケルを使用せず、下地に銀メッキを施しその上に金メッキ加工を行っています。接点部に磁性体を一切用いていないので、微小信号の切り替えから大電流の切り替えまで、磁性体のヒステリシスによる歪の心配が一切ありません。

接触抵抗/長寿命

セレクターに使用するロータリースイッチにおいて寿命も重要な特性のひとつです。セイデン社のスイッチは5万回の使用においても全く接触抵抗に変化がなく、卓越した特性を有しています。このスイッチを使用したオーディオデザイン社製のセレクターは、末永くご使用いただけます。

 スイッチの接触抵抗       Pro用スイッチ

セイデン社製スイッチの接触抵抗の例                 Pro仕様に使用されているスイッチ



■真鍮削り出し金メッキ仕様の入出力端子

標準SP端子(左)とPro用端子(右)
セレクター/入出力端子

HASセレクターシリーズの入出力端子にはすべて真鍮削り出しに金メッキを施した信頼出来るメーカーの最高級品を使用しています。さらに、Pro仕様で使用しているものはプラスティックカバーのついた上位部品です。寿命、信頼性という点でも安心して他のハイエンドオーディオ機器と接続していただけます。



■ツマミが大きいのは何故?

直径40mmの大型アルミ削り出しツマミ
スピーカーセレクターHAS-3S/ツマミ

セレクタースイッチのツマミにはアルミ削り出しの、40mmφという超大型を使用しています。セレクターの心臓部であるロータリースイッチの接触抵抗を小さくするためには接点部の圧力を大きくする必要があるため、スイッチを回すのに比較的大きな力が必要です(これは接触抵抗を小さくするために必須なのです)。通常の20mmΦ程度のツマミでは操作時に固く感じるため、HASシリーズでは40mmΦという大型のツマミを採用し、回転トルク、操作感を向上させています。大型ツマミはいわばセレクターの品質の目安とも言えるでしょう。



■内部配線材はオーディオ用OFC線材

内部の結線には柔軟性の高いOFCスピーカーケーブルを選択しています。セレクターの内部配線材で最も重要な事は柔軟性です。通常のSPケーブルは曲がりにくいため、内部の配線に使用するとデリケートなロータリースイッチの接続部に応力が発生した状態となり、経年変化による故障の原因となる可能性があるからです。



■接続しやすい端子間隔

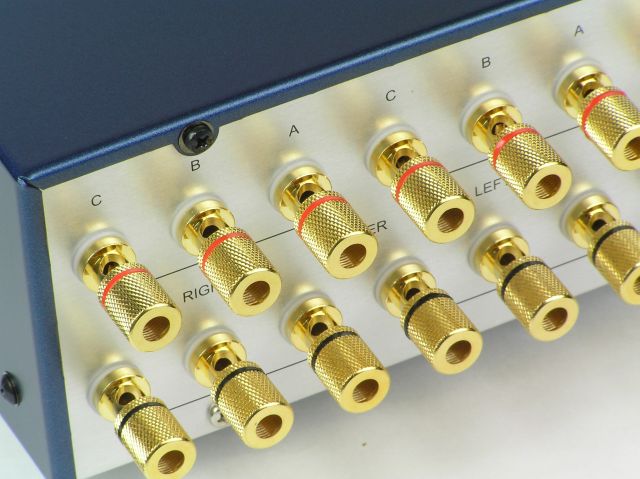

HAS-33Sのスピーカー端子レイアウト
スピーカーセレクターHAS-33Sのスピーカー端子レイアウト

スピーカーケーブルの接続のしやすさは、実際にセレクターにケーブルを接続してみないとわからないものです。HAS-3シリーズではスピーカー端子の間隔を大きく取り、接続しやすいよう配慮されています。特に上下(+-)方向の端子間隔が小さいとYラグなどのつなぎ込みができない事もありますが、HAS-3Sでは上下間隔が35mmと大きいため、Yラグを使用した結線、あるいはケーブルを直結する際に便利な構造となっています。



■重量があってしかも高級感あるケース

アルミフロントパネル/ブルーメタリック塗装仕上げ
スピーカーセレクターHAS-3S/ケース外観

HASシリーズのケースにはアルミフロントパネル(3mm厚シルバーヘアライン処理)を採用しています。また天板はブルーメタリックの焼付け塗装を施し、高級感ある外観となっていますので、高級オーディオ装置と並べても違和感なくご使用いただけます。底板には1.6mm厚の鋼板を使用し、ケース全体の剛性を高めています。また重量は1.6Kg(標準仕様)-2Kg(Pro仕様)と重く、太い接続ケーブルをご使用になられても動きにくい様に配慮されています。



■スピーカーセレクターHAS-3S/用途

  1. 1.パワーアンプの切り替えに

    パワーアンプの切り替えにパワーアンプの切り替えに

    ひとつのスピーカーシステムに対して複数のパワーアンプ、プリメインアンプを切り替えて使用したい場合にお使いいただけます。


  2. 2.スピーカーシステムの切り替えに

    スピーカーの切り替えにスピーカーの切り替えに

    パワーアンプに複数のスピーカーシステムを切り替えるためのセレクターとしてお使いいただけます。



■各種スピーカーセレクターの内部抵抗の比較図

市販のスピーカーセレクターの内部抵抗をまとめてみました。HASシリーズの内部抵抗が小さく優れている事がわかります。
各種スピーカーセレクターの内部抵抗の比較図
・市販品の中には数Ωオーダーの内部抵抗のセレクターがあります。これくらいになるとはっきりとした音質劣化があるでしょう。
・高価な製品でも、内部抵抗はあまり低くないものもあります。

オーディオデザインのスピーカーセレクターのページトップへ スピーカーセレクターのページTOPに戻る

スピーカーセレクターHAS-3S/仕様表・価格

■スピーカーセレクター/仕様一覧

スピーカーセレクター
スピーカーセレクター
(Pro)
アンプ・スピーカー
セレクター
セレクター型名
HAS-3S
HAS-3S Pro
HAS-33S(Pro)
用途
スピーカーシステム
またはパワーアンプの
切り換え用
スピーカーシステム
またはパワーアンプの
切り換え用
パワーアンプとスピーカー両方の独立切り換え用
入出力端子
スピーカーケーブル
接続端子
スピーカーケーブル
接続端子
スピーカーケーブル
接続端子
接続可能端子
より線、Yラグ(叉幅8mm以上)、バナナプラグ
より線、Yラグ(叉幅7mm
以上)、バナナプラグ
より線、Yラグ(叉幅7mm
以上)、バナナプラグ
接続端子寸法
入出力
入力3系統/出力1系統
または
入力1系統/出力3系統
入力3系統/出力1系統
または
入力1系統/出力3系統
入力3系統&出力3系統
スイッチ
セイデン43型
金メッキ接点
セイデン56型
銀合金接点
セイデン43型金メッキ接点/
セイデン56型銀合金接点
(Pro仕様)
内部抵抗
(端子-端子間)
6mΩ
4mΩ
8mΩ(Pro仕様)
11mΩ(標準仕様)
配線
OFC配線材
OFC配線材
OFC配線材
大きさ(WxHxDcm)・
重量
21x9x18cm
1.6Kg
21x9x18cm
2.0Kg
28x9x23cm
2.7Kg, 3.1Kg(Pro)
回路図
(クリックで回路図に進みます)
外観
付属品
取扱説明書(保証書つき)
備考

■他社セレクターとの仕様比較

セレクターの比較表 他社セレクターとの仕様比較表はこちらです
こちらのページでは他社の汎用セレクターと仕様・性能を比較しています。


■HASセレクターのカタログ

セレクターHASのカタログ セレクターのカタログ(PDFファイル)はこちら

オーディオデザイン セレクターカタログ表紙

オーディオデザイン セレクターカタログ中面



■オーディオデザインの直営オンラインショップ

スピーカーセレクターのご購入に関して、こちらでご案内しています

お客様の声(スピーカーセレクター)を見る

ご購入方法など

オンラインショップで商品を見る


こちらの「カートに入れる」ボタンからでも直接ご購入いただけます。

■セレクター/価格

スピーカーセレクターHAS-3S 36,000円(税別) カートボタン
スピーカーセレクターHAS-3S Pro 60,000円(税別) カートボタン

オーディオデザインのスピーカーセレクターのページトップへ スピーカーセレクターのページTOPに戻る

お客様の声

■スピーカーセレクター編

  1. ・デザインがシンプルであるにもかかわらず飽きの無い重量感があり、音質も変らない点がとてもよいと思います。
  2. ・実物を見ずに購入する経験があまりないのでHPと同じか少し不安でしたが製品を手にして大満足です。
  3. ・音の劣化が感じられないので良い。
  4. ・質感に勝れています。聴覚上、音質の劣化が感じられません
  5. ・ハイエンド対応を意識したスピーカー切り換えスイッチがあること自体に感謝します。
  6. ・シンプルなデザインなのにとても丁寧に作られていると思います。
  7. ・セイデンのスイッチが使用されているので決めました。
  8. ・大変しっかりしたつくりで満足しています。
  9. ・一次側のケーブルの音が失われることなく再現されます。

下記サイトでもお客様の評価をご覧いただけます。(オーディオデザイン直販サイト)
HAS-3Sはこちら
HAS-3S Proはこちら


■アンケートはがきより

ご返送いただいたスピーカーセレクターのアンケートはがきの例です。
お客様の生の声をお知りになりたい方は是非ご覧下さい。

(1)  (2)  (3)  (4)  (5)


オーディオデザインのスピーカーセレクターのページトップへ スピーカーセレクターのページTOPに戻る

スピーカーセレクターHAS-3S/良くあるお問い合わせ(FAQ)

■よくあるお問い合わせ(FAQ)


Q:バイワイヤリングで使用出来ますか?
A:バイワイヤリングで使用する場合、切り替え回路数が2倍になりますのでセレクターが2倍必要になります。例えば一つのアンプから3つのスピーカー(SP)に振り分ける場合、2台のHAS-3Sが必要になります。
ただし簡易的にはHAS-3S1台をパワーアンプの近くに置き(パワーアンプHAS-3S間を最短で結線し)、HAS-3SからSP間をバイワイヤリング接続することでバイワイヤリング接続とすることができます(HAS-3Sの端子に2本のSPケーブルを接続することになります)。

Q:標準とPro仕様の違いは?両者で音は変わりますか?
A:Pro仕様の最も大きな違いは切り替えスイッチにあります。非常に贅沢な仕様で作られた高剛性・大容量のもので切り換えスイッチとしてこれ以上のものはありません。ただし標準仕様で音質劣化が感じられるというわけでも無いので、予算に余裕のある方、最高のものを所有したいという方には「Pro」仕様をお勧めしています。

Q:他社のセレクターと比較して音は変わりますか?
A:他社の5万円クラスのスピーカーセレクターからHAS-33SProに機種変更されたお客様がいらっしゃいますが、「切り替え数が増えたにもかかわらず音質劣化がなくなった」とのフィードバックを頂いたことがございますので、品質的には弊社のものが最良と自負しております。

Q:真空管アンプに使用できますか?
A:真空管アンプにも問題なくご使用いただけます。マッキントッシュ、ラックスマン、トライオード、上杉アンプなどすでに様々な真空管アンプにご使用いただいております。

オーディオデザインのスピーカーセレクターのページトップへ スピーカーセレクターのページTOPに戻る

その他のセレクターHASシリーズ

ラインセレクターHAS-3L

RCAピンジャック入出力端子のラインセレクター。

デュアルラインセレクターHAS-33L

RCAピンジャック、入出力独立切替のラインセレクター。

バランスラインセレクターHAS-3LB

XLRコネクター入出力端子のバランス信号用ラインセレクター。

アンプ・スピーカーセレクターHAS-33S(標準、Pro)

複数のパワーアンプとスピーカーシステムを独立に切り換えることができるセレクターです。もちろんBTLアンプにも対応しています。
